1. 绝缘装置组装

这是独立于线路设计之外的工作，就是形成各种可能用到的绝缘装置，以在线路设计的机电配置中选用。

利用绝缘子、金具及其他散件组装出线路设计时可能用到的绝缘装置。绝缘装置包含必要的参数，比如，组装长度、吨位、受风面积等。

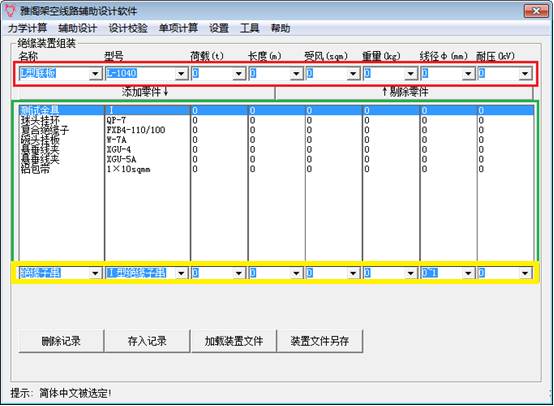

进入<绝缘装置组装>页面，看到以下内容。上方红框内为可用零件的参数、中间绿框内为绝缘装置所包含的零件列表、下方黄框内为绝缘装置的参数。

在上方输入零件的数据，点击”添加零件↓”按钮，该零件将加入中间列表中，也可以选中不符合该绝缘装置要求的零件，点击”剔除零件↑”按钮，一直到对该绝缘装置满意为止，如果需要可以调整部分参数，然后点击”存入记录”。

重复进行以上操作，完成多种绝缘装置的组装。完成足够的绝缘装置类型以后，可以点击”装置文件另存”按钮，保存绝缘装置，以备后用。

2. 杆塔横担

机电配置包括给每基杆塔配置横担、绝缘装置、散件等。

按照杆塔编号来配置，表明将对当前编号的杆塔进行横担配置；按照杆塔型号来配置，表明相同型号的杆塔将统一进行横担配置。

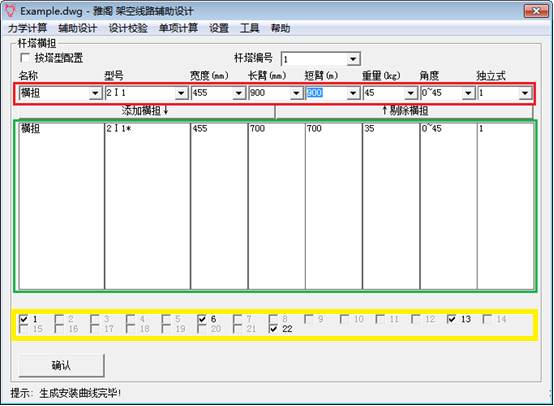

进入<杆塔横担>页面，看到以下内容。上方红框内为可用横担的参数、中间绿框内为已为杆塔选择的横担、下放黄框内打勾的为已经配置横担的杆塔。

在上方选择合适的横担，点击”添加横担↓”按钮，该散件将加入中间列表中，也可以选中不符合杆塔要求的横担，点击”剔除横担↑”按钮，一直到对杆塔配置满意为止，然后点击”确认”。

重复进行以上操作，完成杆塔的散件配置。

杆塔所有横担中有些横担是承受导线连接或线路转角的主要任务，把这些横担定义为主横担。通过双击列表中的某横担，使其置顶，表明其为杆塔横担中的为主横担。

机电配置包括给每基杆塔配置横担、绝缘装置、散件等。

按照杆塔编号来配置，表明将对当前编号的杆塔进行绝缘装置配置；按照杆塔型号来配置，表明相同型号的杆塔将统一进行绝缘装置配置。

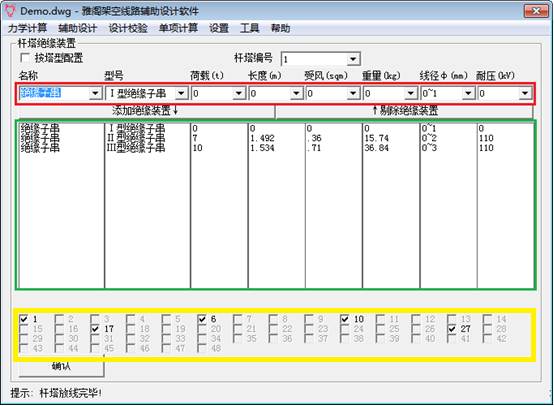

进入<杆塔绝缘装置>页面，看到以下内容。上方红框内为当前绝缘装置文件所包含的绝缘装置、中间绿框内为已为杆塔选择的绝缘装置、下放黄框内打勾的为已经配置绝缘装置的杆塔。

在上方选择合适的绝缘装置，点击”添加绝缘装置↓”按钮，该绝缘装置将加入中间列表中，也可以选中不符合杆塔要求的绝缘装置，点击”剔除绝缘装置↑”按钮，一直到对杆塔配置满意为止，然后点击”确认”。

重复进行以上操作，完成杆塔的绝缘装置配置。

杆塔所有绝缘装置中有些绝缘装置是承受连接或载重的主要任务，把这些绝缘装置定义为主装置。通过双击列表中的某绝缘装置，使其置顶，表明其为杆塔绝缘装置中的为主装置。若是首杆，列表顶项为右主装置；末杆时，顶项为左主装置；其他耐张杆时，顶项为左主装置，第二项为右主装置；直线杆时，顶项为主装置。

机电配置包括给每基杆塔配置横担、绝缘装置、散件等。

按照杆塔编号来配置，表明将对当前编号的杆塔进行散件配置；按照杆塔型号来配置，表明相同型号的杆塔将统一进行散件配置。

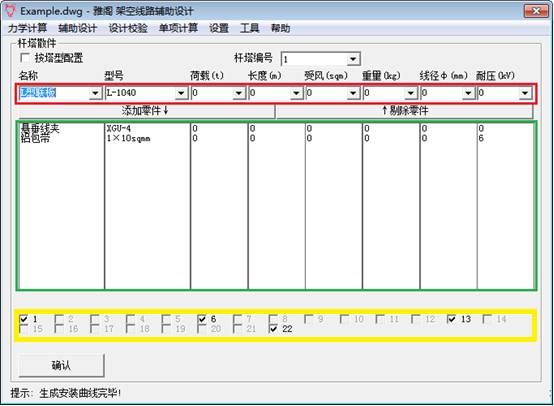

进入<杆塔散件>页面，看到以下内容。上方红框内为可用零件的参数、中间绿框内为已为杆塔选择的零件、下放黄框内打勾的为已经配置散件的杆塔。

在上方选择合适的零件，点击”添加零件↓”按钮，该散件将加入中间列表中，也可以选中不符合杆塔要求的散件，点击”剔除零件↑”按钮，一直到对杆塔配置满意为止，然后点击”确认”。

重复进行以上操作，完成杆塔的散件配置。
